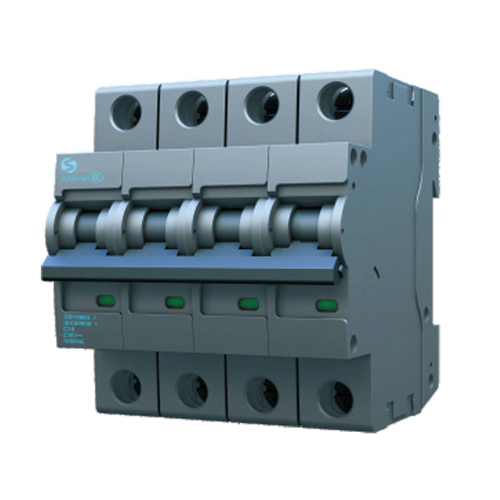

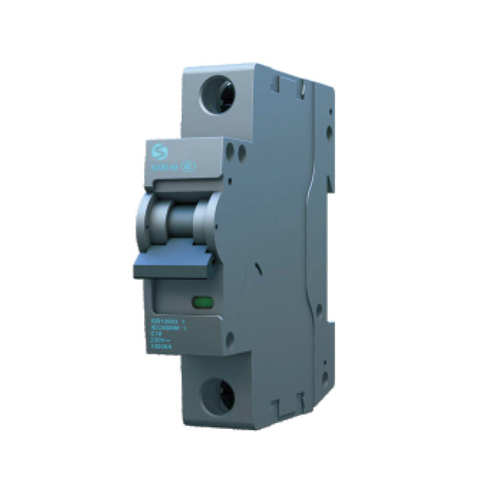

XLKB3系列

型號及含義

正常工作條件

·周圍空氣溫度:－20℃～＋55℃，且24h平均值不超過＋35℃,正常使用環境溫度范圍：
-20℃～＋55℃；用于－20℃～－5℃環境溫度下的工作條件，在訂貨時須向本廠申明；環境溫度高于＋55℃時，需降容使用，降容系數見表7。
·空氣相對濕度：≤95%。
·安裝地點的海拔高度不超過2000m，高于2000m時需降容使用，降容系數見表8。
·污染等級：2級。
·安裝類別：||,|||類。
·斷路器采用TH35-7.5標準導軌安裝，－般應垂直安裝，手柄向上為接通電流位置。
·安裝處應無顯著沖擊和振動。

結構特征

·斷路器的限流特性好， 燃弧時間極短， 分?jǐn)嗄芰Ω摺?保護特性精確、 壽命長、 性能可靠。
·外殼采用弧面獨特設計， 側面具有流水線型通風槽， 提高散熱能力， 降低產品溫升。
·具有明顯的觸頭位置狀態指示。
·1P+N和3P+N斷路器，N極可斷開。
·接線端子具有母排和導線兩用接線方式。
·附件齊全， 可帶輔助觸頭、 報警觸頭、 分勵脫扣器、 欠壓脫扣器、 過壓脫扣器、 過欠壓脫扣器等附件。

過壓脫扣器功能
      過壓整定值Uov=280V，當外施電壓小于0.95Uov時， 過電壓脫扣器不能動作， 當外施電壓大于1.05Uov時， 過電壓脫扣器必須可靠動作， 使斷路器斷開。
欠壓脫扣器功能
      欠電壓整定值Uoe=170V，當外施電壓小于0.95Uoe時， 欠電壓脫扣器能可靠動作， 使斷路器斷開， 當外施電壓大于1.05Uoe時， 欠電壓脫扣器不能動作， 確保斷路器可靠合閘， 值得說明的該欠壓脫手日器為電子式欠壓脫扣器， 無失壓保護功能， 零電壓時斷路器可以合閘。
安裝及使用
      該系列附件只能與斷路器或漏電斷路器組合才能使用， 單獨無法使用。 1、XLKB3-63/125系列斷路器與附件的組合
      a斷路器＋輔助觸頭
     b.斷路器＋輔助報警觸頭
     c.斷路器＋分勵脫扣器
     d.斷路器＋欠壓脫扣器
     e.斷路器＋過壓脫扣器
     f.斷路器＋過欠壓脫扣器
    g.斷路器＋分勵脫扣器＋輔助觸頭
    h.斷路器＋分勵脫扣器＋輔助報警觸頭
    XLKB3系列斷路器附件均安裝于斷路器的左側， 輔助觸頭、 報警觸頭與斷路器之間用螺釘固定；分勵脫扣器過壓、 欠壓、 過欠壓脫扣器與斷路器之間用雙面膠固定， 同時參與導軌安裝。
    XLKB3-F, XLKB3-FB, XLKB3-FL, XLKB3-GY, XLKB3-QY, XLKB3-GQY的傳動軸與斷路器的機械聯合， 應動作靈活， 正確。 分勵脫手日器的工作電壓比低于100V。

訂貨時請說明斷路器型號，額定電流值、脫扣型式、極數、臺數。
例如：XLKB3-63小型斷路器，額定電流為40A，脫扣型式為C型，三極，100臺，則表示為XLKB3-63 3P/C40 100臺。
