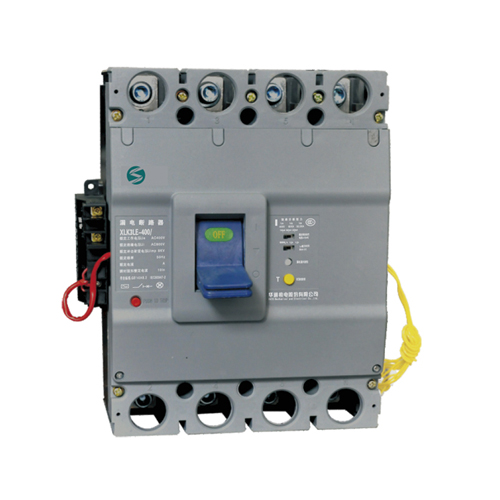

XLKM3LE系列

剩余電流動作斷路器

XLKM3LE系列剩余電流動作斷路器,是本公司綜合國際先進技術設計、開發的新型剩余電流動作斷路器之一。適用于交流50Hz,額定電壓至400V,額定電流16A至800A的電路中。

其主要功能是對有致命危險的人身觸電提供間接接觸保護。額定剩余電流不超過0.03A的剩余電流動作斷路器在其他保護措施失效時,也可用來保護線路的過載、短路、亦可作為線路的不頻繁轉換之用。該剩余電流動作斷路器具有體積?。ê拖鄬乃軞嗦菲鞯捏w積相等)、分斷高、飛弧短及剩余動作電流、剩余電流動作時間可調節等特點、同時帶報警觸頭、分勵脫扣器、欠壓脫扣器、輔助觸頭等附件。該斷路器3P,4P具有隔離功能,符號為QQ截圖20210607101638.jpg

符合標準:GB/T14048.2.GB/T14092.3,GB/T20645


XLKM3LE系列剩余電流動作斷路器
介紹 文檔 證書 相關產品
產品簡介

型號含義


正常使用和安裝條件

·周圍空氣溫度: -20℃~+65℃,且24h平均值不超過+35℃,正常使用環境溫度范圍:-5℃~+40℃;用于-20℃~-5℃環境溫度下的工作條件,在訂貨時須向本廠申明;環境溫度高于+40℃時,需降容使用,降容系數見表2。
·海拔:安裝地點海拔,;.2000m。安裝海拔在2000m至5000m可特殊訂制,需降容使用,工作性能參照表3修正值。
·空氣相對濕度在最高溫度為+40℃時不超過??0%,在較低溫度下可允許有較高相對濕
度,最濕月的月平均最低溫度不超過+25℃該月的月平均最大相對濕度不超過90%。
·污染等級:3級。
·安裝類別為|||類。
·斷路器的安裝面應與水平面垂直,亦可橫向安裝。



技術參數

主要技術參數


降容系數


功能特性



附件功能



外形及安裝尺寸

外部附件的安裝尺寸


脫扣器安裝方式及附件代號


斷路器的過電流脫扣特性曲線圖



訂貨須知

用戶訂貨時必須說明:
·剩余電流動作斷路器的名稱、 型號及所配附件;
·剩余電流動作斷路器過電流脫扣器額定電流(A);
·剩余電流動作斷路器額定剩余動作電流(mA);
·保護種類、 極數及數量。
例:訂購XLKM3LE-125M,四極日型配電保護用剩余電流動作斷路器,復式脫扣器,過電流脫扣器額定電流100A,額定剩余動作電流100mA,共200臺
應寫成:XLK3LE-125M/4300B, 100A, 100mA, 200臺。
對斷路器有特殊要求可與廠家協商解決。


PDF文檔
認證及實驗報告等
