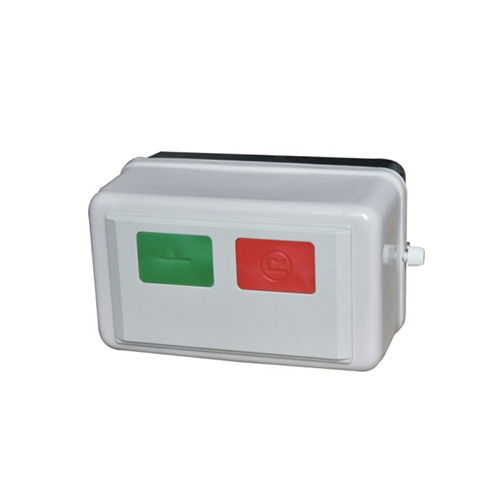

QCX8系列

QCX8系列電磁起動器適用于交流50Hz或60Hz，額定工作電壓660V及以下，額定工作功率為15kW及以下的電路中，作為控制交流電動機啟動，停止及過載保護之用。
符合標準：IEC60947-4-1、GB14048.4。

● 海拔高度：安裝地點的海拔不超過2000m。
● 周圍空氣溫度：周圍空氣溫度上限為+40℃，24h內其平均值不超過+35℃，周圍空氣溫度下限為-5℃。
● 大氣條件：安裝地點的空氣相對濕度在最高溫度為+40℃時不超過50%，在較低溫度下可以有較高的相對濕度，例如20℃時達90%，對由于溫度變化偶爾產生的凝露應采取相應措施。
● 安裝地點的污染等級為3級。應避免在引起燃燒爆炸危險的介質，腐蝕金屬及破壞絕緣的有害氣體和導電塵埃的環境中使用。
● 安裝類別：Ⅲ類。
● 安裝角度：安裝面與垂直面的傾斜度不超過±5°。礦用產品允許不大于±15°。
● 安裝地點應無顯著搖動和沖擊震動。

QCX8系列電磁起動器由交流接觸器、熱過載繼電器組成，裝于具有一般防塵能力的金屬防護外殼內，并有易于操作的按鈕。熱過載繼電器具有溫度補償及自動與手動復位功能。可以扳動調節鈕進行電流整定。熱過載繼電器還帶有斷相保護機構，當電動機在斷相運轉時，能夠切斷電動機電源進行斷相保護。
