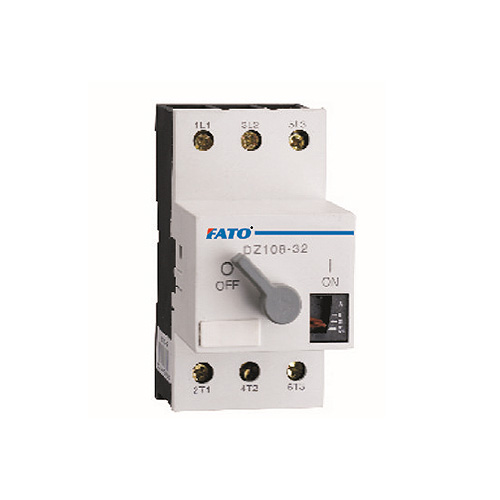

DZ108系列

DZ108系列塑料外殼式斷路器適用于交流50Hz或60Hz，額定電壓至380V及以下，額定電流0.1A至63A的電路中，作為電動機的過載、短路保護之用。也可在配電網絡中作線路和電源設備的過載及短路保護之用。在正常情況下，亦可用作線路的不頻繁轉換及電動機的不頻繁起動和轉換之用。
產品符合標準：IEC60947-2、GB14048.2。

斷路器具有雙金屬片式反時限延時脫扣器和電磁式瞬時脫扣器。過載脫扣器具有溫度補償裝置。
操作方式有按鈕操作、旋鈕操作及手柄操作，為板前接線、板前安裝式。DZ108-20、32型斷路器具有安裝卡板，可直接嵌裝在35mm寬的標準導軌上。
脫扣器結構采用了速閉、速斷結構，使斷路器具有限流特性。
過電流脫扣器電流整定范圍（見表3）
