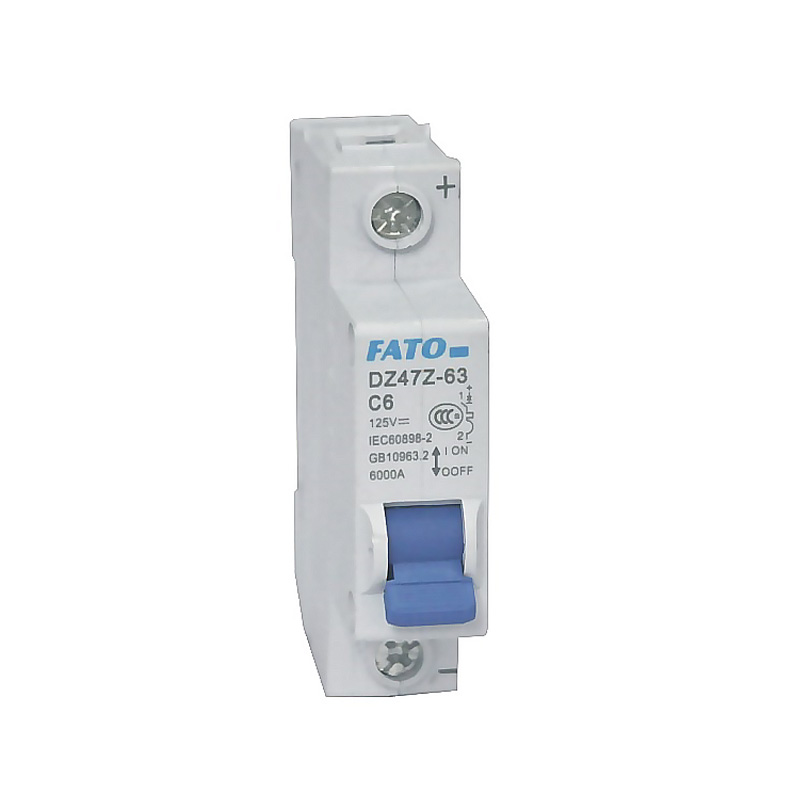

DZ47Z系列

小型斷路器

DZ47Z系列小型斷路器適用于直流、額定電壓為750V額定電流至63A及以下的電路中作為線路、照明及動力設備的過載與短路保護,也可在正常情況下作線路和設備的不頻繁通斷轉換。

DZ47Z系列小型斷路器
介紹 文檔 證書 相關產品
適用范圍

DZ47Z系列小型斷路器適用于直流、額定電壓為750V額定電流至63A及以下的電路中作為線路、照明及動力設備的過載與短路保護,也可在正常情況下作線路和設備的不頻繁通斷轉換。
產品符合標準:IEC60898-2、GB/T14048.2。

型號含義


工作條件

● 海拔高度:安裝地點的海拔不超過2000m。
● 周圍空氣溫度:周圍空氣溫度上限為+40℃,24h內其平均值不超過+35℃,周圍空氣溫度下限為-5℃。
● 大氣條件:安裝地點的空氣相對濕度在最高溫度為+40℃ 時不超過50%,在較低溫度下可以有較高的相對濕度,最濕月的月平均最低溫度不超過 +25℃ ,該月的平均最大相對濕度不超過90%對由于溫度變化偶爾產生的凝露應采取相應措施。
● 污染等級:2級;
● 安裝類別:Ⅱ、Ⅲ類。
● 安裝型式:采用TH35-7.5型安裝軌安裝;
● 安裝角度:安裝面與垂直面的傾斜度不超過5°。


結構特征

本系列斷路器由塑料外殼、過電流脫扣器、操作機構、觸頭及滅弧系統等組成。外殼采用高強度、高阻燃的塑料壓制。
多極斷路器由多個單極拼裝而成,脫扣器用聯動桿相連,手柄用聯動罩連成一體,保證了各極通斷的一致性。
